复合斗齿使用过程中磨损情况分析

1.斗齿的磨损方式属于高冲击滑动磨料磨损。由于有高的接触应力，要求斗齿的韧性好，由于硬矿石与斗齿表面以较快速度滑动，要求材料越硬越好，用两种材料复合制造才能满足上述要求。以高锰钢或低碳低合金钢为基体，以简单工艺镶铸钢结硬质合金或高铬-白口铁能有效的提高斗齿耐磨性，可以充分发挥两类材料的韧一硬结合的特点。

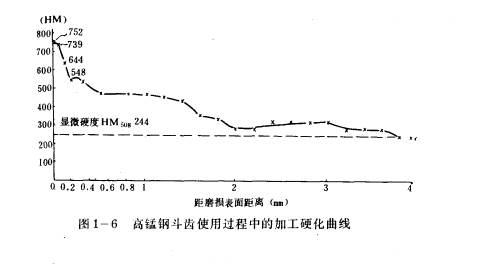

2.在斗齿使用过程中，由于岩石与斗齿材料的相互作用，高锰钢硬化的最高硬度达HM700以上，硬化层的厚度达8mm以上；这种作用可使合金钢产生绝热剪切层；白口铁中的碳化物发生弯曲，这些结果证明了磨损过程中磨料与材料瞬时的剧烈变化程度，为研究磨损机理提供了依据。

3.镶铸工艺中需注意浇注温度、打箱时间、硬块在镶铸部分的容积比，热处理规范的正确选择，这样才能使得斗齿保证不断裂条件下的最好耐磨性。
